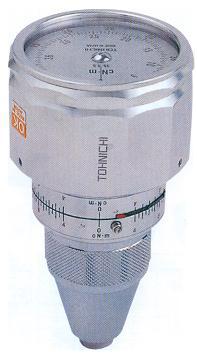

1.5BTG扭力表
1.5BTG扭力磅
1.5BTG扭矩測量儀
量程：0.2-1.5kgf.cm/2-15CN.M
品牌：TOHNICH
一、功能：
ATG/BTG扭力表是一種測量微小扭矩和緊固件的測試工具。它可以順時針或逆時針兩個方向測量，適用于檢查、研究微小部件組裝所需要的扭矩大小。內部裝有過載保護裝置，表盤和機身都有刻度指示。
技術指標
二、工作原理：
東日的ATG/BTG扭矩測量儀。
依據力的反作用性,通過外部對其測力點施加扭矩,帶動儀器內部已經施加了一定負荷的杠桿機構,傳動機械齒輪使表盤上的指針在外部施加的力的作用下進行有規律的轉動,從而顯示出現有的扭矩值,屬于機械原理的扭矩儀。
三、技術參數：
| 型號 |
測量范圍 |
| 公制 |
牛頓 |
最大—最小(左右) |
最小刻度 |
| 45ATG |
ATG045CN |
gf.cm(cN.m) |
gf.cm(cN.m) |
| 5-45(0.05-0.45) |
1(0.01) |
| 90ATG |
ATG09CN (-S) |
10-90(0.1-0.9) |
2(0.02) |
| 150ATG |
ATG1.5CN(-S) |
20-150(0.2-1.5) |
2(0.02) |
| 300ATG |
ATG3CN(-S) |
30-300(0.3-3) |
5(0.05) |
| 600ATG |
ATG6CN(-S) |
60-600(0.6-6) |
10(0.1) |
| 1200ATG |
ATG12CN(-S) |
100-1200(1-12) |
20(0.2) |
| 2400ATG |
ATG24CN(-S) |
300-2400(3-24) |
50(0.5) |
| kgf.cm(CN.M) |
kgf.cm(CN.M) |
| 1.5BTG |
BTG15CN(-S) |
0.2-1.5(2-15) |
0.02(0.2) |
| 2.4BTG |
BTG24CN(-S) |
0.3-2.4(3-24) |
0.05(0.5) |
| 3.6BTG |
BTG36CN(-S) |
0.4-3.6(4-36) |
| 6BTG |
BTG60CN(-S) |
0.6-6(6-60) |
0.1(1) |
| 9BTG |
BTG90CN(-S) |
1-9(10-90) |
| 15BTG |
BTG150CN(-S) |
2-15(20-150) |
0.2(2) |
|
